उत्पाद परिचय

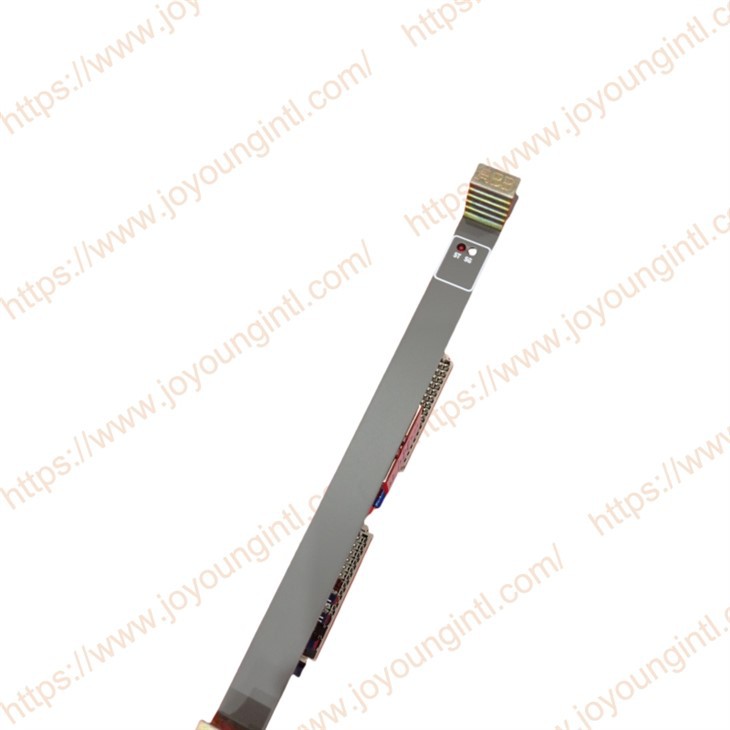

GJR23922700R1210 83SR07F-E में कोई हार्ड-वायर्ड नियंत्रण कक्ष इंटरफ़ेस नहीं है; सक्रियण बस पर प्रभावी होता है। एक उच्च-स्तरीय स्वचालित प्रणाली बस पर मॉड्यूल को नियंत्रित करती है। सुरक्षा आदेशों के लिए तर्क लिंक संयंत्र की विशिष्टताओं के आधार पर परिभाषित किए जाते हैं। ड्राइव नियंत्रण कार्यों के मामले में, एक्चुएटर-संबंधित चेकबैक सिग्नल से प्रक्रिया को मॉड्यूल के हार्डवेयर इनपुट के माध्यम से जोड़ा जा सकता है। एक प्रक्रिया इंटरफ़ेस के दो एनालॉग इनपुट केवल आंतरिक उद्देश्यों के लिए हैं और उन्हें ड्राइव नियंत्रण फ़ंक्शन एएसपी के संबंधित इनपुट से जोड़ा जाना चाहिए।
तकनीकी निर्देश
|
उत्पादन |
एबीबी |
|
नमूना |
83एसआर07एफ-ई |
| भाग संख्या | जीजेआर23922700आर1210 |
|
विवरण |
प्रोकंट्रोल नियंत्रण मॉड्यूल |
|
मूल |
जर्मनी/स्विट्जरलैंड |
|
आयाम |
30*21*5 सेमी |
|
वज़न |
0.5कि.ग्रा |
उत्पाद विवरण
संरचना के लिए, व्यक्तिगत फ़ंक्शन ब्लॉक के तटस्थ इनपुट और आउटपुट को कुछ मॉड्यूल इनपुट और आउटपुट सौंपे जाते हैं, या फ़ंक्शन ब्लॉक के इनपुट को निश्चित मान और पैरामीटर या अन्य फ़ंक्शन ब्लॉक (फ़ंक्शन परिणाम) के आउटपुट सौंपे जाते हैं। संरचना तथाकथित संरचना सूची के रूप में उपयोगकर्ता द्वारा प्रदान किए गए डेटा के आधार पर की जाती है। संरचना के लिए, मॉड्यूल के निम्नलिखित सीमा मूल्यों को ध्यान में रखा जाना चाहिए:
- मैक्स. मॉड्यूल इनपुट की संख्या 287
- मैक्स. अनुकरणीय फ़ंक्शन परिणाम, मॉड्यूल इनपुट और आउटपुट की संख्या 32
- मैक्स. मॉड्यूल आउटपुट की संख्या 223
- मैक्स. फ़ंक्शन परिणामों की संख्या 255
- मैक्स. टाइमर की संख्या 136
- मैक्स. पैरामीटरों की संख्या 80
- मैक्स. सीमा मान सेट की संख्या 16
- मैक्स. एएसपी ड्राइव नियंत्रण कार्यों की संख्या 2
- मैक्स. संरचना सूची में पंक्तियों की संख्या 2823
- इतिहास मूल्य सूची की लंबाई (बाइट्स) 1024
- साझा स्मृति का आकार (cf. "संबोधन")
पीडीडीएस पर एक पंक्ति को एक प्रविष्टि के रूप में समझा जाता है। फ़ंक्शन ब्लॉक की संरचना की सटीक प्रक्रिया के लिए, कृपया संबंधित फ़ंक्शन ब्लॉक विवरण देखें।
मॉड्यूल और बस सिस्टम के बीच सिग्नल का आदान-प्रदान एक साझा मेमोरी के माध्यम से होता है। इस साझा मेमोरी में, आने वाले टेलीग्राम जिन्हें मॉड्यूल को प्राप्त करना है और फ़ंक्शन के परिणाम जिन्हें मॉड्यूल को छोड़ना है, बफ़र किए गए हैं। इस प्रयोजन के लिए, साझा मेमोरी में भेजे जाने वाले टेलीग्राम के लिए भेजने वाले रजिस्टर और प्राप्त किए जाने वाले टेलीग्राम के लिए प्राप्त करने वाले रजिस्टर शामिल हैं। रजिस्टर संख्याएं 0 से 63 तक को भेजने वाले रजिस्टर के रूप में परिभाषित किया गया है, और रजिस्टर संख्या 64 से 199 तक को प्राप्त रजिस्टर के रूप में परिभाषित किया गया है। साझा मेमोरी के रजिस्टरों में मॉड्यूल इनपुट और आउटपुट सिग्नल के आवंटन को पीडीडीएस के माध्यम से उपयोगकर्ता द्वारा निर्दिष्ट के अनुसार परिभाषित किया गया है।
बस से प्राप्त टेलीग्राम में बिट स्थिति {{0}} में त्रुटि ध्वज सेट हो सकता है। फॉल्ट फ़्लैग संभाव्यता जांच के आधार पर भेजने वाले मॉड्यूल द्वारा उत्पन्न होता है और विशिष्ट गड़बड़ी होने पर इसे "1" पर सेट किया जाता है (संबंधित मॉड्यूल या फ़ंक्शन ब्लॉक विवरण देखें)। सिग्नल ट्रांसफर में त्रुटियों को पहचानने में सक्षम होने के लिए, मॉड्यूल में एक सुविधा शामिल है जो चक्रीय नवीनीकरण के लिए इनपुट टेलीग्राम की निगरानी करती है। यदि किसी सिग्नल को किसी विशेष अवधि के लिए अद्यतन नहीं किया गया है (उदाहरण के लिए भेजने वाले मॉड्यूल की विफलता के कारण), तो साझा मेमोरी के निर्दिष्ट प्राप्त रजिस्टर में स्थिति का बिट 0 "1" पर सेट किया जाएगा। ". साथ ही, बाइनरी वैल्यू टेलीग्राम में सभी बाइनरी मान "0" पर सेट होते हैं। एनालॉग मानों के मामले में, पिछला मान बरकरार रखा जाता है। एक सेट डिस्टर्बेंस बिट स्वचालित रूप से मॉड्यूल में प्रतिक्रिया को ट्रिगर नहीं करता है। यदि टेलीग्राम के डिस्टर्बेंस बिट का मूल्यांकन किया जाना है, तो संरचना करते समय इसे ध्यान में रखा जाना चाहिए। प्राप्त टेलीग्राम के डिस्टर्बेंस बिट्स का उपयोग केवल आंतरिक रूप से किया जा सकता है। इन्हें भेजे जाने वाले टेलीग्राम में शामिल नहीं किया जाता है.
