उत्पाद परिचय
MMS6250 जर्मनी के EPRO द्वारा निर्मित एक उच्च-प्रदर्शन शाफ्ट विस्थापन निगरानी मॉड्यूल है, और EPRO MMS6000 श्रृंखला मशीन निगरानी प्रणाली का हिस्सा है। यह औद्योगिक स्वचालन और मशीनरी की निगरानी के लिए उपयुक्त है, और उपयोगकर्ताओं को विश्वसनीय शाफ्ट विस्थापन निगरानी समाधान प्रदान कर सकता है।
तकनीकी निर्देश
|
उत्पादन |
Epro |
|
नमूना |
MMS6250 |
|
भाग संख्या |
MMS6250 |
|
विवरण |
प्रोफिबस-डीपी इंटरफ़ेस के साथ डिजिटल अक्षीय स्थिति संरक्षण प्रणाली |
|
मोरिजिन |
जर्मनी |
|
आयाम |
24*17*6 सेमी |
|
वज़न |
0। 23 किग्रा |
उत्पाद विवरण
नई प्रणाली पर रिडिजाइन के लिए, पुराने मापने वाले एम्पलीफायरों एमएमजी 1211ts को स्लॉट्स से हटा दिया जाना है और उनमें से प्रत्येक को एमएमएस 6250 मॉनिटर द्वारा एमएमएस 6253TS एडाप्टर के साथ बदल दिया गया है। मौजूदा टर्लूप फ्रेम रैक में रहता है, सिस्टम को फिर से बनाने की आवश्यकता नहीं है
| ● माइक्रोकंट्रोलर आधारित 3- चैनल मापने प्रणाली |
| ● PROFIBUS-DP इंटरफ़ेस (वैकल्पिक) |
| ● प्रत्येक मॉनिटर पर पासवर्ड सुरक्षा के कारण उच्च सुरक्षा स्तर |
| ● प्रति चैनल 6 सीमा मानों तक |
| ● प्रति चैनल दो वर्तमान आउटपुट, उनमें से एक विद्युत रूप से पृथक |
| ● तीन चैनलों के बीच एनालॉग तुलना |
| ● मॉनिटर और बैकप्लेन के लिए निरर्थक आपूर्ति |
| ● इलेक्ट्रॉनिक सर्किट और सेंसर के लिए स्व-परीक्षण कार्य |
| ● प्लेनटेक्स्ट में प्रदर्शित संदेशों द्वारा सरलीकृत गलती का पता लगाना |
| ● बाइनरी इनपुट और आउटपुट सिग्नल का विद्युत अलगाव |
| ● मापदंडों के इनपुट के लिए 232 इंटरफ़ेस |
| ● होस्ट कंप्यूटर के साथ डेटा एक्सचेंज के लिए 485 रुपये इंटरफ़ेस |
| ● ऑपरेशन के दौरान बोर्डों की गर्म स्वैप |
संचार इंटरफेस
232 रुपये:कॉन्फ़िगरेशन और विज़ुअलाइज़ेशन उद्देश्यों के लिए एक लैपटॉप कनेक्ट करने के लिए फ्रंट सॉकेट
485 रुपये:बाहरी प्रणालियों के साथ संचार के लिए बस इंटरफ़ेस।
डीएपीएस टीएस सिस्टम के टर्लूप बैकप्लेन में कोई रुपये 485 बस कनेक्शन नहीं।
सामने की प्लेट पर उप-डी सॉकेट के माध्यम से प्रोफिबस-डीपी (वैकल्पिक) कनेक्शन
डीएपीएस टीएस के लिए नहीं
सेंसर की आपूर्ति:
शेष प्रणाली की आपूर्ति से डिकूप हो गया और मॉड्यूल आपूर्ति वोल्टेज के लिए विद्युत रूप से पृथक किया गया। ओपन सर्किट और शॉर्ट-सर्किट प्रूफ।
वोल्टेज आपूर्ति:26,75 वीडीसी
अधिकतम। मौजूदा:38 मा
अवशिष्ट रिपल:< 20 mVएसएस(आपूर्ति वर्तमान 20 एमए में)
मॉड्यूल आपूर्ति:
दो निरर्थक इनपुट, डायोड के माध्यम से डिकूप किए गए, नाममात्र +24 v आम जमीन के साथ।
वर्तमान खपत:अधिकतम। 250 एमए प्रति कार्ड (प्रदर्शन के साथ)
अनुमेय वोल्टेज रेंज:18....32 VडीसीIEC 60654-2 के अनुसार
मुद्रित सर्किट बोर्ड का यांत्रिक डिजाइन:
यूरो- प्रारूप (100 x 160 मिमी) दीन के अनुसार 41 494 के अनुसार
चौड़ाई:प्रदर्शन 14 टीई (लगभग 71 मिमी) के साथ
प्रदर्शन 6 टीई (लगभग 30 मिमी) के बिना
कनेक्टर:DIN 41 612, डिजाइन f 48 m
कुल प्रणाली का आयाम:
DAPS, DAPS AS, DAPS TS
42 टीई (लगभग 213 मिमी)

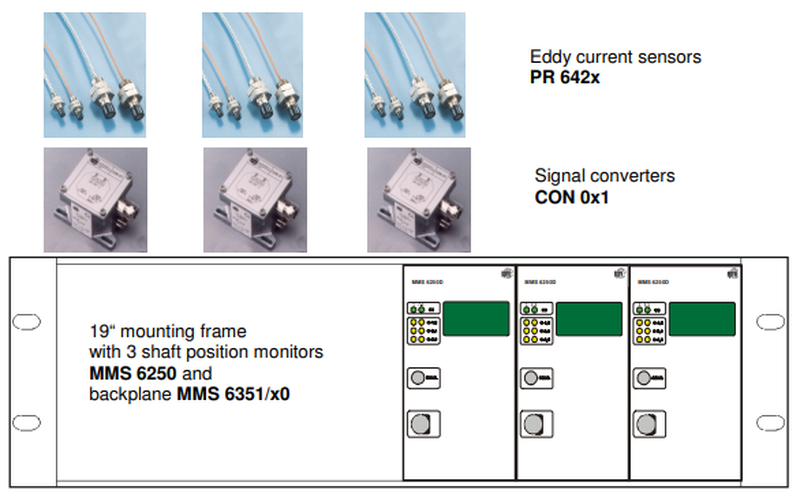

डीएपीएस तंत्र के घटक
