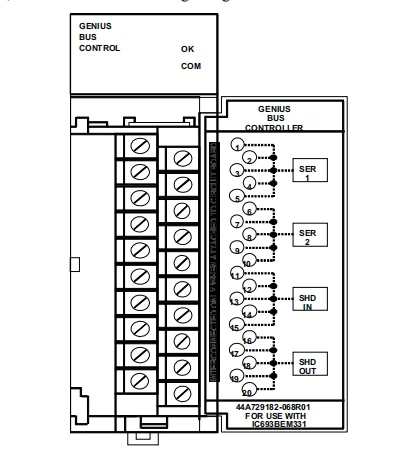

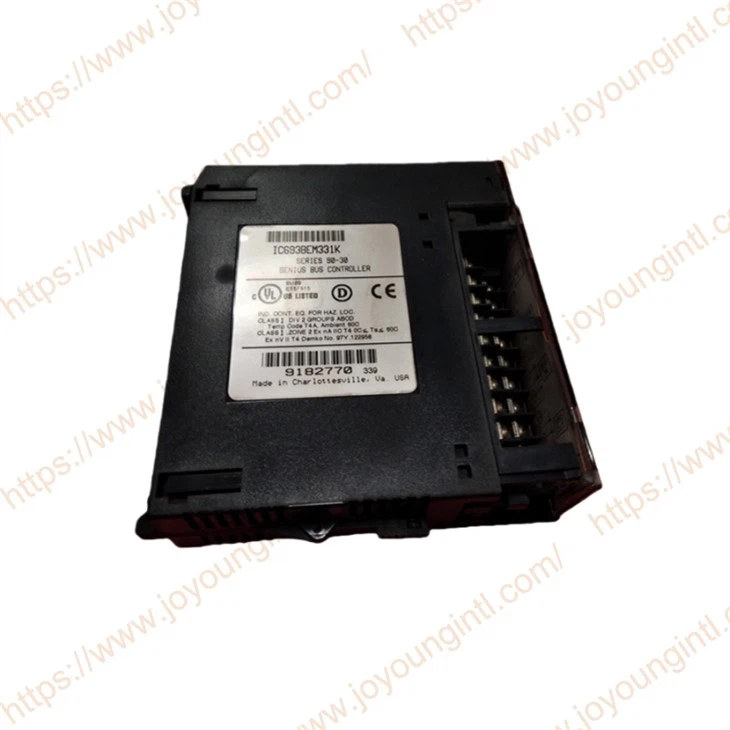

जीई फैनुक IC693BEM331 मॉड्यूल

आईसी693बीईएम331श्रृंखला 90-30 पीएलसी प्रणाली में एक आवश्यक संचार मॉड्यूल के रूप में काम करने के लिए जीई फैनुक द्वारा विकसित एक जीनियस बस नियंत्रक मॉड्यूल है। रिमोट I/O उपकरणों के तेज़ डेटा संचार और नियंत्रण की पेशकश करने के लिए मॉड्यूल श्रृंखला 90-30 पीएलसी को जीनियस I/O सीरियल बस से जोड़ता है।

श्रृंखला 90-30 जीनियस बस नियंत्रक (नंबरआईसी693बीईएम331) सीरीज 90-30 पीएलसी और जीनियस I/O सीरियल बस के बीच इंटरफेस प्रदान करता है। जीबीसी जीनियस आई/ओ बस पर 31 उपकरणों के लिए 128 बाइट्स तक का नियंत्रण डेटा प्राप्त और प्रसारित करता है। एक जीनियस बसकंट्रोलर सेवा दे सकता है:

प्रतिभाशाली ब्लॉकअसतत, एनालॉग और विशेष -उद्देश्यीय फ़ील्ड उपकरणों की एक विस्तृत श्रृंखला के लिए एक इंटरफ़ेस प्रदान करें। ध्यान दें कि GCM और GCM+ मॉड्यूल का वर्णन पहले किया गया है। जीनियस ब्लॉक को नियंत्रित नहीं कर सकता.
रिमोट ड्रॉप्स, जिसमें रिमोटआई/0 स्कैनर मॉड्यूल के माध्यम से बस से जुड़े सीरीज 90-70 1/0 रैक शामिल हैं। इनमें से प्रत्येक ड्रॉप में श्रृंखला 90-70 असतत और एनालॉग 1/0 मॉड्यूल का कोई भी मिश्रण हो सकता है, जो 128 बाइट्स इनपुट डेटा और 128 बाइट्स आउटपुट डेटा प्रदान करता है।
फ़ील्ड नियंत्रण I/O स्टेशन,जिसमें एक बस इंटरफ़ेस यूनिट (बीएलयू) और आठ अतिरिक्त फील्ड कंट्रोल मॉड्यूल शामिल हैं। मॉड्यूल I/O स्टेशन के लिए बुद्धिमान प्रसंस्करण, 1/0 स्कैनिंग और सुविधा कॉन्फ़िगरेशन प्रदान करता है।
जीनियस हैंड-हेल्ड मॉनिटर (एचएचएम), जो एक पोर्टेबल डिवाइस है जिसे स्थायी रूप से भी लगाया जा सकता है। एचएचएम ब्लॉक सेटअप, डेटा मॉनिटरिंग और डायग्नोस्टिक्स के लिए एक सुविधाजनक ऑपरेटर इंटरफ़ेस प्रदान करता है।
एकाधिक होस्ट, डेटाग्राम और ग्लोबल डेटा का उपयोग करके संचार के लिए।

जीनियस बस नियंत्रक मॉड्यूल

की सामान्य प्रणाली वास्तुकलाआईसी693बीईएम331इस प्रकार है:
पीएलसी सीपीयू
↓

आईसी693बीईएम331
↓

जीनियस बस
↓
रिमोट I/O मॉड्यूल
इस ढांचे के तहत:
पीएलसी तर्क को नियंत्रित करने के लिए जिम्मेदार है।
जीनियस नेटवर्क साइट पर संचार के लिए जिम्मेदार है।
I/O डिवाइस सिग्नल अधिग्रहण के लिए जिम्मेदार है।

औद्योगिक स्वचालन नियंत्रण:
अलग-अलग I/O उपकरणों को जोड़ना: सोलनॉइड वाल्व, मोटर स्टार्टर, लिमिट स्विच आदि।
एनालॉग I/O डिवाइस कनेक्ट करना: दबाव ट्रांसमीटर, तापमान सेंसर, प्रवाह मीटर, आदि।
विशेष-उद्देश्यीय फ़ील्ड उपकरणों को कनेक्ट करना
वितरित I/O प्रणाली:
रिमोट I/O शाखा के साथ संचार करना (रिमोट I/O स्कैनर मॉड्यूल के माध्यम से श्रृंखला 90-70 I/O रैक से जुड़ा हुआ)
फ़ील्ड नियंत्रण I/O स्टेशन (बस इंटरफ़ेस इकाई के माध्यम से जुड़ा हुआ, 8 अतिरिक्त फ़ील्ड नियंत्रण मॉड्यूल का समर्थन करता है)
जीनियस हैंडहेल्ड मॉनिटर (हैंडहेल्ड मॉनिटर)
सिस्टम एकीकरण:
होस्ट (मेजबान) प्रणाली के साथ डेटा का आदान-प्रदान करना
बड़े पैमाने पर वितरित नियंत्रण प्रणालियों का निर्माण

पर्यावरण आवश्यकताएं:
पानी, अत्यधिक नमी और अत्यधिक तापमान की स्थिति के सीधे संपर्क से बचने के लिए इसे एक सुरक्षात्मक घेरे के अंदर स्थापित करने की सिफारिश की जाती है।
सुरक्षा ग्रेड: IP20. औद्योगिक नियंत्रण कैबिनेट में स्थापना के लिए उपयुक्त।
कॉन्फ़िगरेशन विधि:
मॉड्यूल कॉन्फ़िगरेशन को GE फैनुक हैंड {{0} हेल्ड मॉनिटर का उपयोग करके किया जा सकता है।
लॉजिकमास्टर 90 सॉफ्टवेयर का उपयोग करके सिस्टम प्रोग्रामिंग की जा सकती है।
रखरखाव आवश्यकताएँ:
सर्किट रखरखाव योग्य पेशेवरों द्वारा किया जाना चाहिए।
गलत वायरिंग या संचालन से उपकरण विफलता, संपत्ति की क्षति या व्यक्तिगत चोट लग सकती है।

इंस्टॉल करते समयआईसी693बीईएम331, आमतौर पर निम्नलिखित चरणों का पालन करना आवश्यक है:
पीएलसी सिस्टम की बिजली आपूर्ति बंद करें
मॉड्यूल को सीरीज 90-30 रैक के ऊर्ध्वाधर स्लॉट में डालें।
जीनियस बस केबल कनेक्ट करें
डिवाइस पता कॉन्फ़िगर करें
लॉजिकमास्टर 90 या प्रोफेसी सॉफ़्टवेयर का उपयोग करके सिस्टम कॉन्फ़िगरेशन निष्पादित करें
कॉन्फ़िगरेशन पूरा होने के बाद, पीएलसी जीनियस नेटवर्क के माध्यम से दूरस्थ उपकरणों के साथ संचार कर सकता है।
