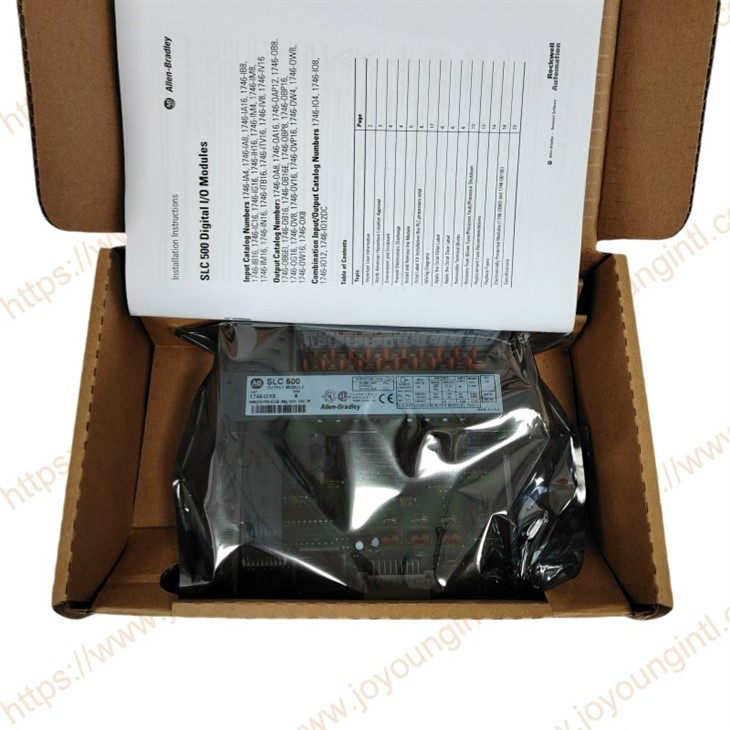

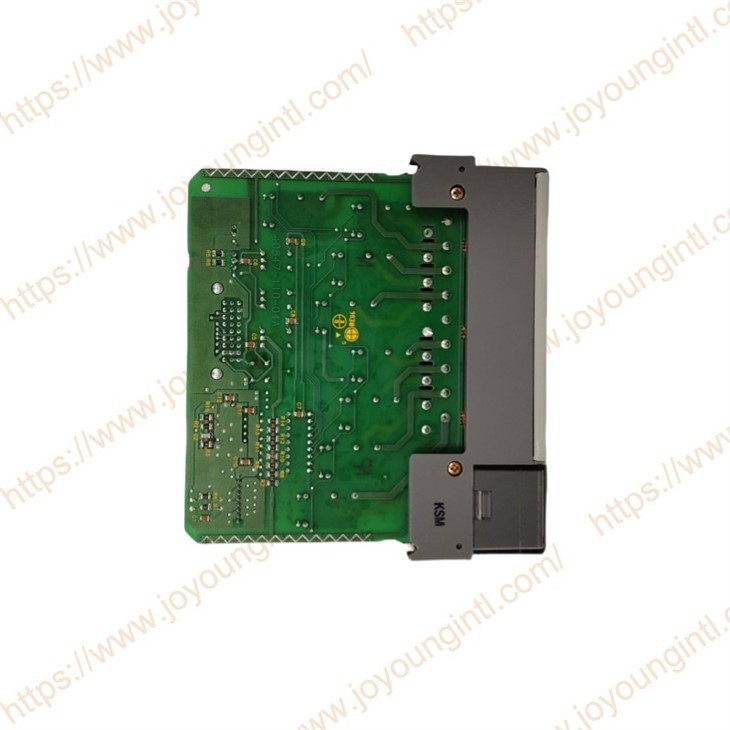

एलन ब्रैडली 1746-ओएक्स8 आउटपुट मॉड्यूल

एसएलसी 500 नियंत्रण प्रणाली में आउटपुट विस्तार इकाई के रूप में, 1746 {{4} OX8 8 उच्च {{6} वर्तमान, व्यक्तिगत रूप से पृथक रिले आउटपुट चैनल प्रदान करता है। प्रत्येक आउटपुट बिंदु विभिन्न साइट लोड (जैसे लाइट, रिले कॉइल, कॉन्टैक्टर इत्यादि) चला सकता है। फैक्ट्री एबी ने 30 सितंबर, 2024 को घोषणा की कि 1746-OX8 का उत्पादन रोक दिया गया है। इसके बजाय आधुनिक एसएलसी श्रृंखला रिले आउटपुट मॉड्यूल या कंट्रोललॉगिक्स/कॉम्पैक्टलॉगिक्स आउटपुट मॉड्यूल का उपयोग करने पर विचार करें। सिस्टम आवश्यकताओं के आधार पर, ट्रांजिस्टर या सॉलिड-स्टेट आउटपुट प्रकार चुनें, और संबंधित सॉफ़्टवेयर कॉन्फ़िगरेशन और प्रोग्रामिंग समर्थन प्राप्त करें।

1746-ओएक्स8 उत्पाद विशेषताएं:
उच्च वर्तमान आउटपुट: विभिन्न प्रकार की लोड आवश्यकताओं को पूरा करने के लिए 8 स्वतंत्र रूप से पृथक उच्च वर्तमान रिले संपर्क आउटपुट।
वाइड वोल्टेज रेंज: मजबूत प्रयोज्यता के साथ DC 5-125V और AC 5-265V ऑपरेटिंग वोल्टेज का समर्थन करता है।
अच्छा अलगाव प्रदर्शन: 1500V के अलगाव वोल्टेज के साथ, यह प्रभावी ढंग से विद्युत हस्तक्षेप को रोक सकता है।
उच्च विश्वसनीयता: CS-232 NEMA मानकों का अनुपालन करता है, इसमें अच्छा शोर प्रतिरोध है, और खतरनाक वातावरण में कक्षा 1, डिवीजन 2 प्रमाणीकरण जैसे कठोर वातावरण में काम कर सकता है।

पीएलसी नियंत्रण प्रणाली में, 1746{2}}OX8 आउटपुट मॉड्यूल का मुख्य कार्य केंद्रीय प्रसंस्करण इकाई (सीपीयू) द्वारा जारी किए गए लॉजिक आउटपुट संकेतों को ऑन-साइट उपलब्ध स्विच मात्रा विद्युत संकेतों में परिवर्तित करना और वास्तविक निष्पादन उपकरणों (जैसे रिले, संकेतक लाइट, सोलनॉइड वाल्व इत्यादि) को चलाना है। एसएलसी 500 श्रृंखला सीपीयू के साथ संचार करने और बिजली की आपूर्ति साझा करने के लिए बैकप्लेन बस का उपयोग करती है।

1746-ओएक्स8 को मानक एसएलसी 500 चेसिस (1746 चेसिस) के स्लॉट में रखने के लिए डिज़ाइन किया गया है। इस चेसिस में आमतौर पर पीएलसी सीपीयू, इनपुट मॉड्यूल, आउटपुट मॉड्यूल, संचार मॉड्यूल आदि सहित मल्टीपल स्लॉट्स होते हैं।
