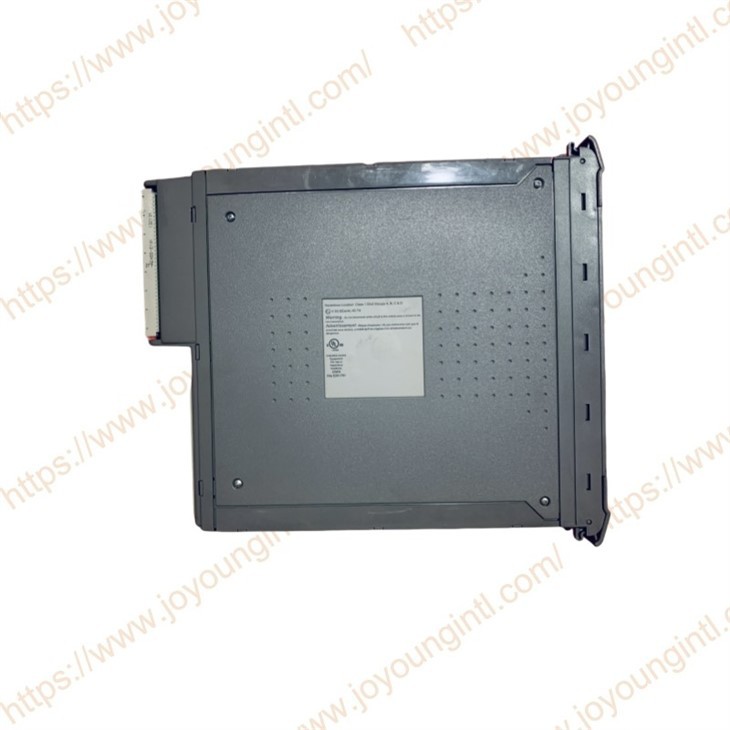

आईसीएस ट्रिपलएक्स टी8480सी 24वीडीसी

आईसीएस टी8480सीट्रिपल रिडंडेंसी डिज़ाइन वाला एक शक्तिशाली मॉड्यूल है जो यह सुनिश्चित करता है कि सिस्टम सामान्य रूप से काम कर सके भले ही एक चैनल विफल हो जाए, जिससे सिस्टम का उपयोग अधिकतम हो सके; तीव्र प्रतिक्रिया गति, क्षणिक घटनाओं को समय पर पकड़ने में सक्षम; विभिन्न कठोर औद्योगिक वातावरणों, विस्तृत ऑपरेटिंग तापमान रेंज के अनुकूल हो सकता है, विभिन्न कार्य परिस्थितियों में स्थिर संचालन सुनिश्चित कर सकता है।

के लिए अद्यतन किया गयाT8480 सीरीज सीटीयूवी प्रमाणीकरण



विश्वसनीय 24 वीडीसी एनालॉग आउटपुट मॉड्यूल को विश्वसनीय 4-20mA एनालॉग आउटपुट मॉड्यूल में बदला गया
आउटपुट फील्ड टर्मिनेशन यूनिट (ओएफटीयू) को फील्ड टर्मिनेशन यूनिट (एफटीयू) में बदला गया
एनालॉग आउटपुट फील्ड इंटरफेस यूनिट (एओएफआईयू) को फील्ड इंटरफेस यूनिट (एफआईयू) में बदला गया
विवरण: अद्यतन चित्र 2 कार्यात्मक ब्लॉक आरेख
लाइन मॉनिटरिंग और आउटपुट स्टेट्स: अद्यतन तालिका और डमी लोड रेसिस्टर का उपयोग करने के लिए सिफारिश जोड़ी गई
आउटपुट ड्राइवर संरचना: अद्यतन चित्र 3 आउटपुट ड्राइवर संरचना
समूह विफल सुरक्षित स्विच: ओएफआईयू को एफआईयू में बदल दिया गया
रैक 7: एचकीपिंग: अद्यतन तालिका
फ़ील्ड वायरिंग दोष: शॉर्ट सर्किट हटा दिया गया
विशिष्टताएँ: अद्यतन अंशांकन सटीकता और समग्र सटीकता

मॉड्यूल फ्रंट पैनल पर 40 आउटपुट चैनल स्थिति संकेतक हैं, प्रत्येक फ़ील्ड आउटपुट के लिए एक। ये संकेतक एफपीयू द्वारा नियंत्रित होते हैं। एफपीयू प्रत्येक मॉड्यूल स्लाइस से डेटा प्राप्त करता है। एफपीयू स्लाइस से प्रत्येक डेटा बिट पर 2oo3 वोट करता है और तदनुसार संकेतक सेट करता है।

आउटपुट स्थिति संकेतक मोड आउटपुट चैनल की संख्यात्मक स्थिति पर निर्भर है। प्रत्येक आउटपुट स्थिति को एक विशेष संकेतक मोड के रूप में परिभाषित किया जा सकता है: बंद, हरा, लाल, चमकता हुआ हरा, या चमकता हुआ लाल।

कॉन्फ़िगर करने योग्य संकेतक मोड उपयोगकर्ताओं को व्यक्तिगत एप्लिकेशन आवश्यकताओं के अनुरूप आउटपुट स्थिति संकेतों को अनुकूलित करने की अनुमति देते हैं। अनुकूलन के बिना, डिफ़ॉल्ट संकेतक मोड इस तालिका में वर्णित अनुसार लाइन - मॉनिटर किए गए एनालॉग आउटपुट डिवाइस के लिए उपयुक्त हैं:

1. दोष रिपोर्टिंग

आउटपुट मॉड्यूल दोषों को मॉड्यूल के फ्रंट पैनल पर दृश्य संकेतकों और स्थिति चर के माध्यम से उपयोगकर्ता को सूचित किया जाता है, जिसे एप्लिकेशन प्रोग्राम और बाहरी सिस्टम संचार इंटरफेस में स्वचालित रूप से मॉनिटर किया जा सकता है। उपयोगकर्ता को सामान्य रूप से इन दो प्रकार की खराबी का समाधान करना चाहिए: बाहरी वायरिंग और मॉड्यूल दोष। बाहरी तारों की खराबी के कारण खराबी की स्थिति को ठीक करने के लिए क्षेत्र में सुधारात्मक कार्रवाई की आवश्यकता होती है। मॉड्यूल दोषों के लिए आउटपुट मॉड्यूल के प्रतिस्थापन की आवश्यकता होती है।

2. फील्ड वायरिंग दोष

आउटपुट चैनल वोल्टेज और करंट को मापकर, मॉड्यूल स्वचालित रूप से फ़ील्ड वायरिंग और लोड दोषों का पता लगाता है। जब कोई फ़ील्ड सिग्नल किसी खुले सर्किट में विफल हो जाता है, या कोई फ़ील्ड आपूर्ति वोल्टेज कनेक्ट नहीं होता है, तो आउटपुट स्थिति संकेतक कॉन्फ़िगर किए गए एलईडी मोड को प्रदर्शित करेगा, संबंधित आउटपुट स्थिति की रिपोर्ट की जाएगी, एड और उस चैनल के लिए लाइन गलती की स्थिति '1' पर सेट की जाएगी। क्षेत्र में सामान्य कारण वाली वायरिंग और आपूर्ति वोल्टेज दोषों को छोड़कर, अन्य सभी आउटपुट चैनल अप्रभावित रहेंगे।

प्रत्येक आउटपुट चैनल की वास्तविक परिचालन स्थितियों को निर्धारित करने के लिए फ़ील्ड आउटपुट वोल्टेज और वर्तमान चर की निगरानी की जा सकती है। यह अतिरिक्त जानकारी उपयोगकर्ता को विशिष्ट प्रकार की वायरिंग खराबी का निर्धारण करने में सहायता करती है।

एक बार जब विशिष्ट फ़ील्ड वायरिंग दोष की पहचान कर ली जाती है और उसे ठीक कर लिया जाता है, तो आउटपुट स्थिति चर और आउटपुट स्थिति संकेतक फ़ील्ड डिवाइस की सामान्य चालू/बंद स्थिति प्रदर्शित करेंगे।

3.मॉड्यूल दोष

व्यापक निदान मॉड्यूल दोषों का स्वचालित पता लगाने की सुविधा प्रदान करता है। आउटपुट मॉड्यूल का टीएमआर आर्किटेक्चर और किया गया डायग्नोस्टिक्स सभी महत्वपूर्ण सर्किटों की वैधता को सत्यापित करता है। टीएमआर आर्किटेक्चर का उपयोग मॉड्यूल पर पहली गलती की घटना को झेलने और सिस्टम या प्रक्रिया में बिना किसी रुकावट के सामान्य आउटपुट नियंत्रण जारी रखने के लिए एक दोष-सहिष्णु विधि प्रदान करता है। मॉड्यूल के फ्रंट पैनल पर स्वस्थ स्थिति संकेतकों और INFO और HKEEPING वेरिएबल्स के माध्यम से उपयोगकर्ता को दोषों की सूचना दी जाती है। सामान्य संचालन के तहत, सभी तीन स्वस्थ संकेतक हरे हैं। जब कोई खराबी आती है, तो स्वस्थ संकेतकों में से एक लाल रंग में चमकेगा। यह अनुशंसा की जाती है कि इस स्थिति की जांच की जाए, और यदि कारण मॉड्यूल के भीतर है, तो इसे प्रतिस्थापित किया जाना चाहिए।

मॉड्यूल प्रतिस्थापन गतिविधियाँ सिस्टम को कॉन्फ़िगर और स्थापित करते समय चुने गए अतिरिक्त मॉड्यूल कॉन्फ़िगरेशन के प्रकार पर निर्भर करती हैं। मॉड्यूल को एक समर्पित स्टैंडबाय स्लॉट के साथ या एक अतिरिक्त प्रतिस्थापन मॉड्यूल के लिए स्मार्टस्लॉट के साथ कॉन्फ़िगर किया जा सकता है।

खरीद सुझाव:
यदि सिस्टम का मूल मॉडल T8480 सुझाव है:
T8480C (उन्नत मॉडल) खरीदने को प्राथमिकता दें इसे आमतौर पर सीधे T8480 से बदला जा सकता है।
